DXH 消弧消諧及 PT 櫃

應用場景：

數碼消弧櫃適用於 3～35kV 中壓電力係統。

數碼消弧櫃適用於中性點不接地、中性點經消弧線圈接地的電力係統。

數碼消弧櫃適用於電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路為主的電網。

使用價值：

● 數碼消弧拒動作速度快，快速型可在 30ms 內動作，大大縮短單相接地電弧的持續時間。

● 數碼消弧櫃動作後可立即熄滅電弧，並能有效限製弧光接地過電壓。

● 數碼消弧櫃動作後，允許電容電流連續通過至少 2 小時以上，用戶可以在完成轉移負荷的刀閘操作之後再處理故障線路。

● 數碼消弧櫃的保護功能不受電網規模和遠行方式的影響。

● 數碼消弧櫃具有校高性價比。

● 加裝小電流選線裝置的數碼消弧櫃利用電弧熄滅前後故障線路零序電流突變量最大的特點進行選線。可大大提高選線準確率。

● 消弧功能係統發生弧光接地後，數碼消弧櫃動作將故障相對地電容短接，改變係統參數，可以在一定程度上破壞諧振條件。

產品功能：

1、數碼消弧櫃消弧功能；當係統發生單相弧光接地故障時，數碼消弧櫃能在 30s內投入故障相的真空接觸器，故障相電壓降到零，故障點的電孤隨之熄滅，數碼消孤櫃發出動作信號。

2、若用於架空線路，可設定經 4～5s 真空接觸器自動斷開。如為瞬時性故障，則係統恢複正常運行；如為永久性故障，真空接觸器再次投入並不再斷開，起到永久限製過電壓的作用。對於此種用途訂貨時需作說明。當係統故障線路切除後，需人工通過複位按鈕或遠方控製使數碼消弧櫃自動恢複正常狀態。

3、高壓限流熔斷器功能；由於各種原因造成的數碼消弧櫃動作後通過數碼消弧櫃兩相接地短路時，高壓限流熔斷器在 1～2ms 內將數碼消弧櫃內的接地點快速切除，防止發生兩相短路的後果，不會影響係統正常運行。

4、金屬接地和 PT 斷線報警功能；當係統發生單相金屬性接地時，數碼消弧櫃發生金屬性接地報警信號，並顯示故障相別。當電壓互感器溶斷器熔斷時，數碼消弧櫃發出 PT 斷線報警信號，並顯示故障相別。

5、過電壓保護功能；當係統發生內部過電壓和大氣過電壓，由 TBP 將過電壓限製到設備絕緣允許的水平。係統發生單相弧光接地故障時，數碼消弧櫃動作後可將非故障相的弧光接地過電壓限製到線電壓的安全水平。

6、PT 櫃功能;數碼消弧櫃中的電壓互感器，可以向其他指示儀表和繼電保護裝置等提供二次電壓信號。

7、數據遠傳功能;數碼消弧櫃配置了 RS485 接口，可以通過總線實現數據遠傳;

8、事故追憶功能數碼消弧櫃可以記錄 20 次故障事件發生的時間、裝置動作狀態和相關事故參數。

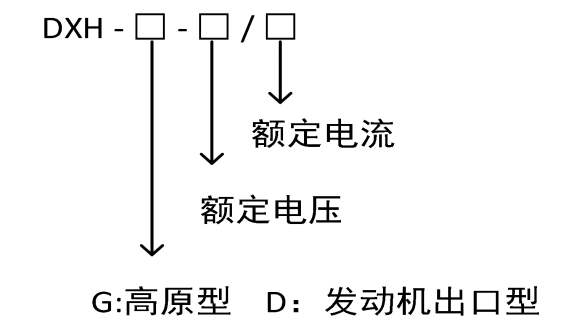

產品型號：
