五金衝壓是用有色金屬等材料通過外力衝壓成要求的形狀及尺寸，再進行切割分離的過程，衝壓件的材料、衝壓工藝、衝壓模具及衝壓設備，是保證其質量的重要因素。而精密衝壓件對衝壓件的外形、平整度、精密度及性能要求較高，因此精密五金衝壓件除了硬件條件，也是對生產工藝的考驗。91视频网站通過對衝壓件樣品的檢測和成品抽檢，確保產品精密度和質量合格。今天91视频网站談談常見的五金衝壓檢測工具有哪些？

五金衝壓檢測工具通用量具有鋼尺、遊標卡尺、百分尺、萬能角度尺，高度尺，直角尺，深度尺、塞尺、百分表等，精密測量的通用設備有工具顯微鏡、三坐標測量機等。

1、鋼尺

鋼尺是一種常用的粗略測量工具。它是用薄鋼製成的尺子，可以直接量出工件尺寸，衝壓生產中常用鋼尺有鋼直尺、鋼卷尺。鋼直尺的規格有150mm、300mm、500m、1000mim或更長等多種，鋼卷尺(又稱盒尺)的規格尺寸有2m、3m等。

用鋼直尺測量工件前，必須注意查君鋼直尺各部有無損傷，端部與零線必須符合，端部與長邊必須垂直。測量工件時應使鋼直尺的零線與工件邊緣相重合。

2、遊標卡尺

遊標卡尺(簡稱卡尺)，是一種比較精密的量具，可以直接量出工件的內外徑、寬度、長度和深度等。遊標卡尺的規格120mm. 150mm. 200mm. 250mm、300mm等多種。

3、外徑百分尺

外徑百分尺是較精密的測量工具，精度可達0.01mm,可用於測量長、寬、厚及外徑，在衝壓生產中可準確地測出0. 2mm以下薄料厚度和衝裁件毛刺高度等。

被測件上取下外徑百分尺。

4、萬能角度尺

五金衝壓件和各類成形件的角度測量常用量具有萬能角度尺、直角尺等，對精密衝裁件的角度測量可使用工具顯微鏡進行測量和換算。萬能角度尺又稱角度遊標尺，可以測量零件的內外角度，測量範圍由0°~320°，遊標分度值可達2分。

5、直角尺

直角尺又稱彎尺，用來檢查和測量工件內外直角。直角尺的測量角度為-定值(90°)， 因此隻可用來進行比較測量，如90°V形彎曲件的彎曲角度是否正確，U形彎曲件的兩翼在彎曲後是否控製回跳角度等。

整體直角尺由整塊金屬板製成。組合直角尺由尺座和尺苗兩部分組成，長而薄的一邊稱為尺苗，短而厚的一邊稱為尺座。

6、 塞尺

塞尺又稱為厚薄規及間隙規，是由一組薄鋼片組成的測量工具，每一片上都標有厚度。塞尺的長度有50mm、1o0mm 、200mM等三種。厚度有不同規格，如0.03~0.1mm時，中間每片間隙為0.01mm: 如0.1~1mm時， 中間每片間隙為0. 05mm.

塞尺用於測量零件配合間隙的大小，衝壓操作人員常用來檢查模具間隙或隨同平尺等工具來檢查壓力機工作台的平麵度等。使用因為塞尺很薄，容易折斷、生鏽，使用時應細心，用完後塗油放好。使用時應由薄到厚逐級試塞。

7、百分表

百分表有多種多樣，鍾表式百分表是檢查工件的尺寸、形狀和位置偏差的重要量具。

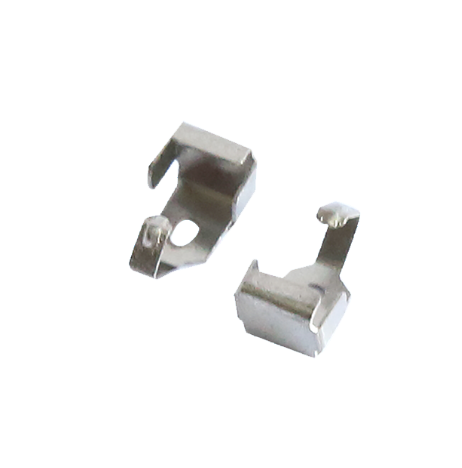

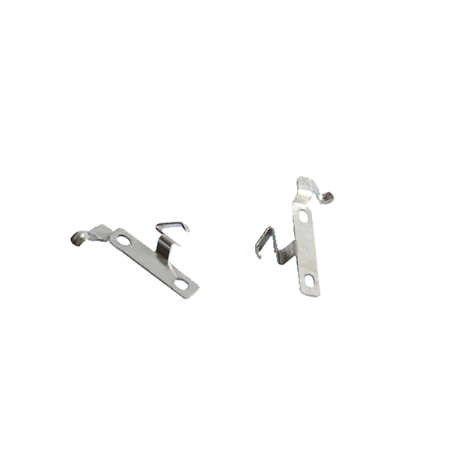

浩鑫精密五金衝壓件，除了滿足客戶的材料要求，衝壓件精密度要求較高，這些都是技術性的要求，在設計衝壓件模具時要考慮到材料的厚度、拉深的高度、直徑等等問題，這些問題通過檢測工具可以有效檢測出產品質量。
